Tâm nhĩ của trung tâm mua sắm - "trái tim" và tâm điểm thị giác của bất kỳ khu phức hợp bán lẻ nào - thường có thiết kế cao, rộng rãi với chiều cao trần từ 10 đến 30 mét. Tuy nhiên, chính sự cởi mở này tạo ra một thách thức đáng kể cho các kỹ sư HVAC: Làm thế nào để cung cấp không khí điều hòa đến khu vực có người sử dụng một cách hiệu quả mà không lãng phí năng lượng?
Bộ khuếch tán và cửa gió truyền thống không phù hợp với trường hợp này. Vòi phun phản lực đã nổi lên như một giải pháp “chuẩn mực” cho vấn đề dai dẳng này. Quảng Châu Gooven , có trụ sở tại Quận Phiên Ngung, Quảng Châu, tận dụng kinh nghiệm nhiều năm trong lĩnh vực R&D thiết bị HVAC để giải thích lý do tại sao vòi phun phản lực lại trở thành lựa chọn phù hợp để cung cấp không khí cho khu vực trung tâm thương mại.
| Điểm đau | Mô tả | hậu quả |
|---|---|---|
| Khoảng cách ném không đủ | Atrium cao 10-30m; lưới tiêu chuẩn chỉ ném 3-8m | Không khí mát không thể đến được vùng có người - nhiệt phân tầng ở trần nhà |
| Không khí lạnh giảm xuống quá nhanh | Không khí lạnh từ lưới tiêu chuẩn dày đặc và có xu hướng "rơi" | Vùng chiếm dụng quá lạnh - lãng phí năng lượng |
| Kiểm soát luồng không khí khó khăn | Không gian rộng khiến khó quản lý hướng luồng không khí | Một số khu vực không có không khí, những khu vực khác có quá nhiều - tiện nghi kém |
Thông tin chi tiết về dữ liệu: Tâm nhĩ thường là một trong những khu vực tiêu thụ năng lượng cao nhất trong trung tâm mua sắm. Việc cung cấp không khí không đúng cách có thể làm tăng mức sử dụng năng lượng HVAC ở khu vực này lên 20-30%.
| Loại lưới tản nhiệt | giới hạn |
|---|---|

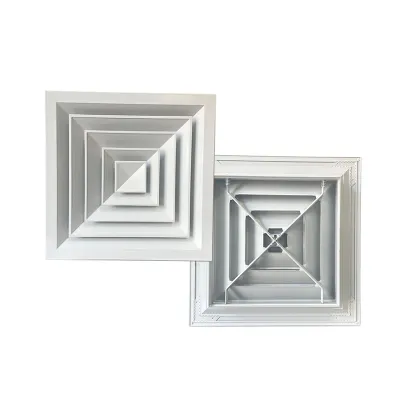

| Máy khuếch tán trần vuông | Khoảng cách chiếu ngắn (thường là 3-5m) — chỉ thích hợp cho trần thấp |
| Cửa chớp hai lớp | Luồng khí khuếch tán và phân rã nhanh chóng - không thể chạm tới sàn nhĩ |
| Lưới tản nhiệt tuyến tính | Khoảng cách ném hạn chế - thích hợp cho vị trí cửa sổ, không tầm xa |
Kết luận: Lưới tản nhiệt truyền thống được thiết kế cho chiều cao trần tiêu chuẩn (2,5-4m) và không thể đáp ứng yêu cầu cung cấp không khí của không gian giếng trời có trần cao.
Vòi phun phản lực là thiết bị đầu cuối được thiết kế đặc biệt để cung cấp không khí tầm xa trong không gian rộng lớn. Thiết kế hình cầu độc đáo của chúng cho phép xoay 360° và bên trong vòi phun được tối ưu hóa về mặt khí động học có thể "chiếu" luồng không khí lên tới 15-25 mét trở lên.
| Lợi thế | Mô tả |
|---|---|
| Khoảng cách ném xa | Phạm vi 15-25 mét - bao phủ hầu hết các khu vực tâm nhĩ |
| Hướng điều chỉnh | Thiết kế hình cầu cho phép điều chỉnh bằng tay hoặc bằng điện - thích ứng với các mùa và số người sử dụng |
| Tỷ lệ cảm ứng cao | Thiết kế vòi phun tạo ra chuyển động không khí xung quanh - luồng khí mềm, chênh lệch nhiệt độ tối thiểu |
| Ngoại hình thẩm mỹ | Thiết kế hình cầu hiện đại, gọn gàng — bổ sung cho phong cách trang trí giếng trời của trung tâm mua sắm |
| Tiếng ồn thấp | Đường dẫn luồng khí được tối ưu hóa - độ ồn khi vận hành ≤45dB(A) |
Vòi phun phản lực sử dụng nguyên lý dòng tia - không khí được phóng ra với tốc độ cao từ vòi phun, tạo ra một "cột không khí". Cột này khiến không khí tĩnh xung quanh di chuyển cùng với nó, khuếch đại luồng không khí đồng thời giảm dần vận tốc, tạo ra luồng không khí mềm mại, thoải mái tại khu vực bị chiếm dụng.
Chế độ mùa hè: Vòi phun nằm ngang hoặc hơi hướng lên trên - luồng khí mát đi xuống tự nhiên, tạo hiệu ứng "đệm khí"
Chế độ mùa đông: Vòi phun hướng xuống dưới - không khí ấm được đưa trực tiếp đến khu vực sử dụng
| tham số | Giá trị điển hình |
|---|---|
| Đường kính vòi phun | 100-400mm |
| Khoảng cách ném | 15-25 mét |
| Vận tốc không khí (tại vòi phun) | 6-15 m/giây |
| Độ ồn | 45 dB(A) |
| Loại điều chỉnh | Hướng dẫn sử dụng / Điện |
| Chất liệu | Hợp kim nhôm (anodized/sơn) |
| Phương pháp cài đặt | ứng dụng | Tính năng |
|---|---|---|
| Ống tròn treo | Atriums với trần treo | Vòi kết nối trực tiếp với ống dẫn - bề ngoài sạch sẽ |
| Ống gió hình chữ nhật gắn bên cạnh | Tường hoặc cột bên của tâm nhĩ | Sử dụng tường/cột để hỗ trợ - tiết kiệm không gian trần nhà |
| Khung độc lập | Atrium không có trần | Định vị vòi phun linh hoạt |
✅ Khoảng cách vòi phun: Thông thường gấp 1,5-2 lần khoảng cách ném
✅ Chiều cao vòi phun: Càng cao càng tốt gần trần giếng trời - tận dụng độ rơi tự nhiên
✅ Hướng gió: Mùa hè nằm ngang/hơi hướng lên trên — Mùa đông hướng xuống 15-30°
✅ Kiểm soát vùng: Chia tâm nhĩ thành các vùng - kiểm soát độc lập luồng không khí và hướng
| tham số | Lưới tản nhiệt truyền thống | Vòi phun phản lực |
|---|---|---|
| Khoảng cách ném | 3-8 mét | 15-25 mét |
| Vận tốc không khí vùng chiếm đóng | Không ổn định (0-1,5 m/s) | Ổn định (0,3-0,8 m/s) |
| Chênh lệch nhiệt độ dọc | Lớn (5-8°C từ trên xuống dưới) | Nhỏ ( |
| Tiêu thụ năng lượng | Cao | Thấp hơn 15-20% |
| Khiếu nại của khách hàng | Nhiều | Giảm đáng kể |
Quảng Châu Gooven là nhà sản xuất chuyên nghiệp có trụ sở tại quận Phiên Ngung, Quảng Châu, chuyên về R&D, sản xuất và bán thiết bị đầu cuối HVAC. Với mười lăm năm kinh nghiệm trong ngành, các sản phẩm của chúng tôi được sử dụng rộng rãi trong các trung tâm mua sắm, sân bay, phòng triển lãm, khách sạn, tòa nhà văn phòng và các tòa nhà công cộng lớn khác.
| người mẫu | Đường kính | Khoảng cách ném | Điều chỉnh | ứng dụng |
|---|---|---|---|---|
| GD-100 | 100mm | 8-12m | Hướng dẫn sử dụng | Sảnh nhỏ, hành lang |
| GD-160 | 160mm | 12-18m | Hướng dẫn sử dụng/Điện | Trung tâm mua sắm tiêu chuẩn |
| GD-200 | 200mm | 15-22m | Hướng dẫn sử dụng/Điện | Các sảnh lớn, sân bay |
| GD-250 | 250mm | 18-25m | Điện | Không gian, phòng triển lãm rất rộng |
| GD-315 | 315mm | 22-30m | Điện | Sân vận động, nhà ga |
| Tùy chọn | Mô tả |
|---|---|
| Chất liệu | Hợp kim nhôm có độ bền cao |
| Bề mặt hoàn thiện | Anodized (bạc/đồng)/Sơn tĩnh điện (trắng/đen/tùy chỉnh) |
| Con dấu | Miếng đệm cao su - ngăn chặn rò rỉ không khí |
✅ Khoảng cách ném xa: Lên đến 30 mét - đáp ứng mọi yêu cầu về không gian rộng lớn
✅ Hướng điều chỉnh: Thiết kế hình cầu hỗ trợ điều chỉnh bằng tay hoặc bằng điện 360°
✅ Tiếng ồn thấp: Đường dẫn luồng khí được tối ưu hóa - tiếng ồn khi vận hành ≤45dB
✅ Thẩm mỹ & bền bỉ: Hợp kim nhôm, nhiều tùy chọn hoàn thiện - hài hòa với thiết kế nội thất
✅ Tùy chọn thiết bị truyền động điện: Hỗ trợ điều khiển từ xa thông qua hệ thống tự động hóa tòa nhà
✅ Nhà máy trực tiếp: Cơ sở sản xuất tự sở hữu ở Phiên Ngung, Quảng Châu - giá trị tuyệt vời
| Giải pháp | Khoảng cách ném | Khả năng điều chỉnh | thẩm mỹ | Chi phí | Ứng dụng tốt nhất |
|---|---|---|---|---|---|
| Vòi phun phản lực | 15-25m | ★★★★★ | ★★★★ | Trung bình | Trung tâm mua sắm, sân bay, phòng triển lãm |
| Máy khuếch tán xoáy | 8-12m | ★★ | ★★★★ | Trung bình | Trần cao nhưng không gian nhỏ hơn |
| Không khí dưới sàn | 2-3m | ★ | ★★★ | Cao | Nhà hát, khán phòng |
| Quạt cảm ứng | 5-8m | ★★ | ★★ | Trung bình | Cung cấp không khí địa phương |
Kết luận: Đối với các sảnh trung tâm thương mại yêu cầu khoảng cách ném xa, khả năng điều chỉnh, tính thẩm mỹ và phạm vi bao phủ không gian rộng, vòi phun tia là giải pháp tối ưu.
| Khuyến nghị | Giải thích |
|---|---|
| Lên kế hoạch trước | Việc cung cấp không khí cho tâm nhĩ nên được xem xét ở giai đoạn thiết kế kiến trúc — không gian ống gió và các điểm lắp đặt |
| Kiểm soát vùng | Đối với các sảnh lớn, sử dụng bố trí vòi phun theo vùng với khả năng điều khiển độc lập |
| Ưu tiên điện | Đối với các tòa nhà có BAS, hãy chỉ định các vòi phun điều chỉnh bằng điện để chuyển đổi theo mùa và điều khiển từ xa |
| Phối hợp không khí trở lại | Vị trí lưới tản nhiệt thích hợp là điều cần thiết để tổ chức luồng không khí hoàn chỉnh |
| Bảo trì thường xuyên | Định kỳ kiểm tra hướng vòi phun và làm sạch bề mặt để đảm bảo hiệu suất |
Trung tâm mua sắm của bạn có đang gặp khó khăn với những thách thức về cung cấp không khí không? Liên hệ với Quảng Châu Gooven ngay hôm nay để được tư vấn lựa chọn vòi phun tia miễn phí!
